Радіо

Радіоприймач:

plm_km_cm_ZORO_1UРадіоприймач RDR-433 (доступно 315 МГц)

Радіоприймач використовується в системах сигналізації, автоматики, розумного будинку, де необхідно забезпечити:
— підключення до охоронно-пожежного приладу безпровідних датчиків, таких як: руху, відкривання дверей, задимленості, затоплення, небезпечних газів і т. п.;
— постановки/знімання охорони за допомогою радіо-брелоків;
— керування виконавчими механізмами, такими як: двері, ворота, ролети і т. д.;
— дистанційного керування освітленням.

Дані можливості незамінні у випадках:
— неможливо або ускладнено прокладання кабелю до провідного пристрою;
— власник вимагає не «портити» ремонт на об’єкті;
— створення гібридної сигналізації, тобто з провідної зробити частково безпровідну.

Конкурентні переваги нашого радіоприймача:
— підтримка найбільшого асортименту продукції різних виробників;
— модульний принцип розширення;
— розширений діапазон робочих напруг AC/DC;
— «силове» реле, яке зразу може комутувати велике навантаження;
— просте підключення та програмування.

RD стаття
RDR-433
RDR-433 (Visonic MCR-300)

Базове виконання, частота 433 або 315 МГц, живлення AC/DC 7…32 В (споживання при 12 В до 50 мА). Три режими роботи вихідного реле: імпульсний, інвертуючий, переключающий. Середній радіус роботи в приміщенні 30 м, максимальна відстань до 200 м. Габаритні розміри: 102x54x30мм.

Може додатково робити в режимі інтерфейсного приймача (аналог MCR-300/UART):
MCR-300_UART_DE3140U0
Нами розроблена комп’ютерна програма для дослідження радіопередач на об’єкті:
PowerCode CodeSecure Analyse

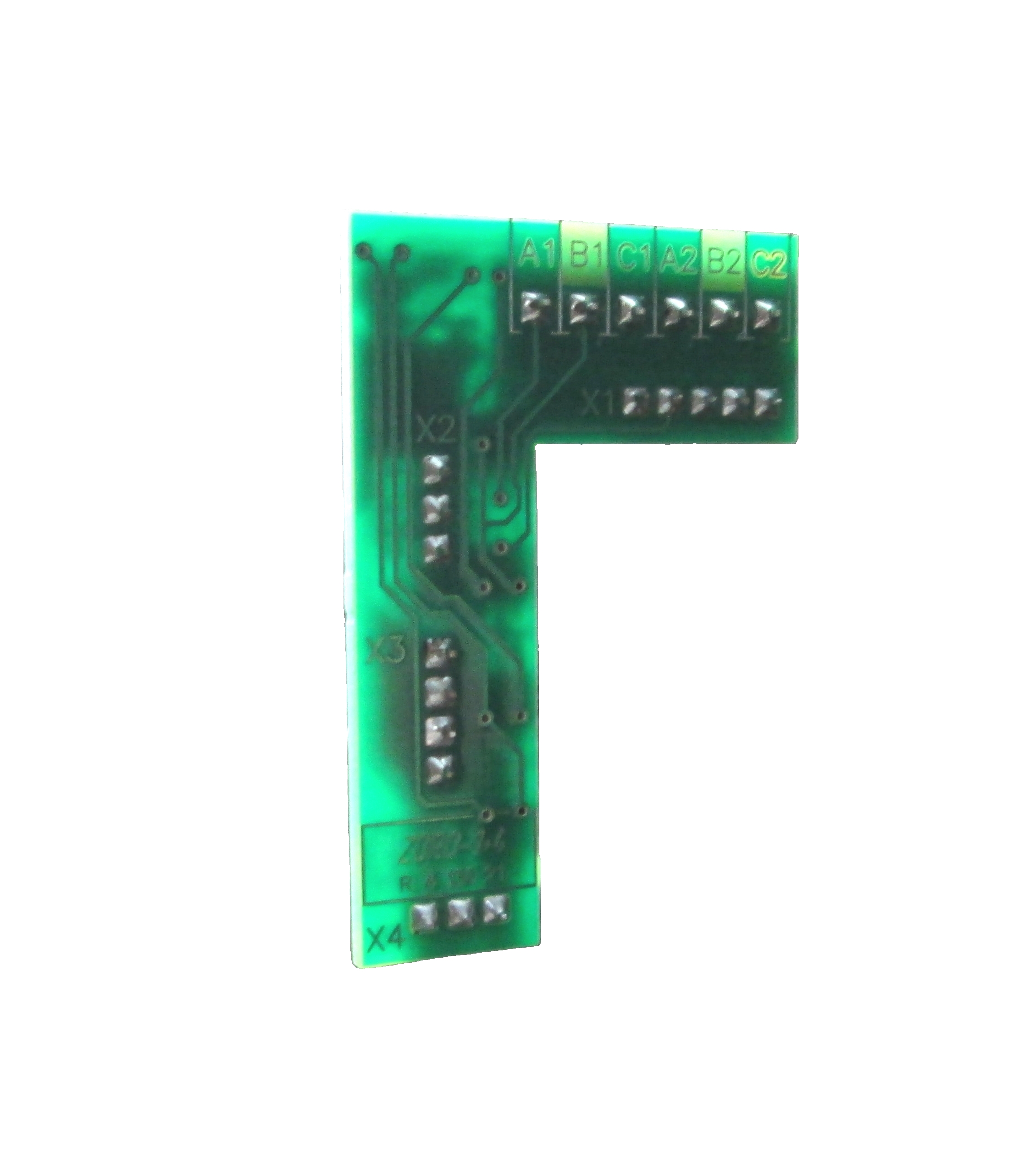

plm_km_cm_ZORO_1+4Модуль розширення RDE-4

Плата 4-х канального модуля розширення. Дозволяє добавити 4-ри виходи оптореле. Параметри оптореле: до 90 В/100 мА. Встановлюється «другим поверхом» зверху базової плати. Базовою платою автоматично визначається необхідність роботи з даним модулем.
RDE-4

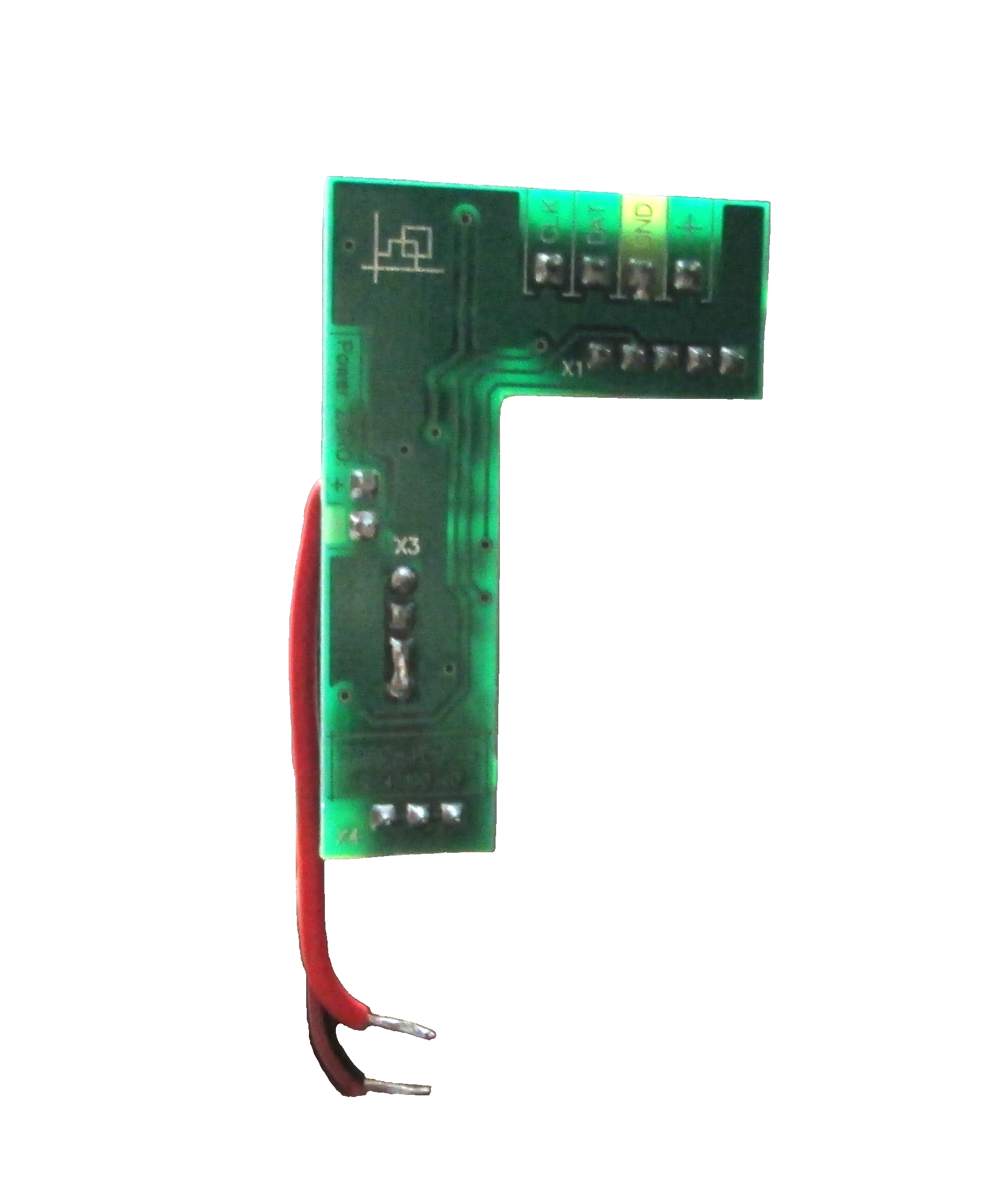

image_zoro_busМодуль розширення RDA-BUS

Плата інтерфейсного модуля розширення. Дозволяє підключитися на системну шину деяких централей.
RDR-433 (Satel CA-6)
RDR-433 (Satel CA-10+2)
Встановлюється «другим поверхом» зверху базової плати. Завдяки даному модулю можна добавити в централь безпровідні зони не займаючи реальні шлейфи.


Радіопередавач:

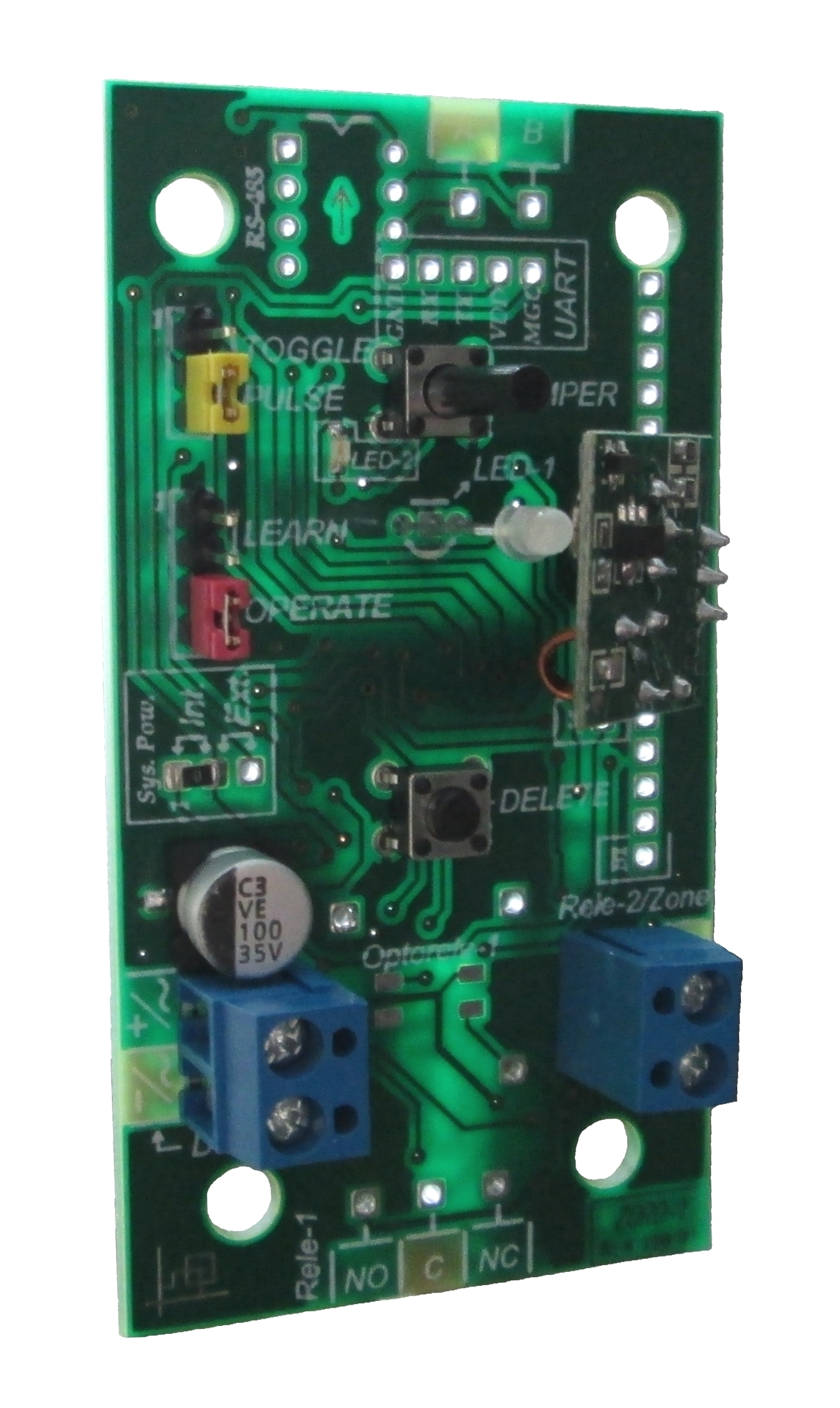

Photo_ZORO-1T-433Радіопередавач RDT-433 (доступно 315 МГц)

Одноканальний універсальний передавач для систем сигналізації та автоматики. Сумісний з приймачами, які підтримують формат Smart 12-біт або протокол PowerCode™ фірми Visonic. Може бути аналогом: WT-100, MCT-100.
RDT-433 стаття
RDT-433



Дозволяє реалізувати функції:
— тривожна кнопка;
— радіореле (стан входу дистанційно передає через реле на приймачі);
— безпровідний шлейф (створення безпровідної зони з провідного шлейфа).

Частота 433 або 315 МГц, живлення AC/DC 7…32 В (споживання при 12 В до 20 мА). Середній радіус роботи в приміщенні 30 м, максимальна відстань до 200 м.
Розміри: 102x54x30мм.
Повинен живитися від системи, яка забезпечить автоматичний перехід на акамулятор при відсутності основного живлення.
Можливе підключення нормально розімкнених (НР/NO) або нормально замкнених (НЗ/NC) контактів реле, крім того підключення напряму транзисторного виходу централі. Контролює свою напругу живлення, можна вказати значення від 6 до 28 В, при якому передається інформація про розряд батареї.


Корпусні та встановлювальні вироби:

plm_km_cm_ZORO_1Корпус RDC-WALL

Самозбірний, дизайнерський корпус, який зручно встановлювати в різних місцях на об’єкті. Клас захисту: IP44. Розміри: 102x54x30мм.

Можливе виконання корпуса з SMA-роз’ємом для підключення виносної антени (забезпечить більший радіус роботи).



.


plm_km_cm_ZORO_1K_03Кріплення RDC-DIN

Кріплення для встановлення RDx на DIN-рейку (на фото конструкція в зборі). Розміри: ширина – 70 мм, довжина – 90 мм, висота залежить від комплектації.

.
.

.


Готові комплекти
(попередньо зібрані та запрограмовані):

plm_km_cm_ZORO_1N-01Комплект RDK-MKP

Безпровідний комплект для керування тривожною сигналізацією, використовується з будь-яким охоронним приладом який має вхід для постановки/знімання. Крім того, можливе керування різними механізмами: електричними воротами, замками, жалюзями, автоматичними шлагбаумами, освітлювальними пристроями і т. п.

RDK-MKP

Технічні характеристики RDx:
Напруга живлення від 7 до 32 В AC/DC
Струм споживання до 50 мА при 12 В
Максимальна кількість клавіатур на один RDx 4
Максимальна кількість RDx на одну клавіатуру 8
Кількість незалежних каналів (реле) 1
Робоча частота 433.92 МГц
Дальність дії при прямій видимості до 200 м
Комутаційні параметри реле DC: 30В/10А, AC 240В/10А
Діапазон робочих температур 0°С + 40°С
Відносна вологість 20-80%
Габаритні розміри 102x54x30 мм
Клас захисту IP44

Технічні характеристики клавіатури:
Живлення одна батарея типу CR123A
Час роботи від батареї близько 3 років
Вологість не більше 95%
Робоча температура -10…+55°С
Габаритні розміри 144x80x27 мм
Клас захисту IP44

В комплект входить:
Радіоприймач RDR-433 — 1 шт.
Корпус RDC-WALL — 1 шт.
Клавіатура MKP-300 — 1 шт.

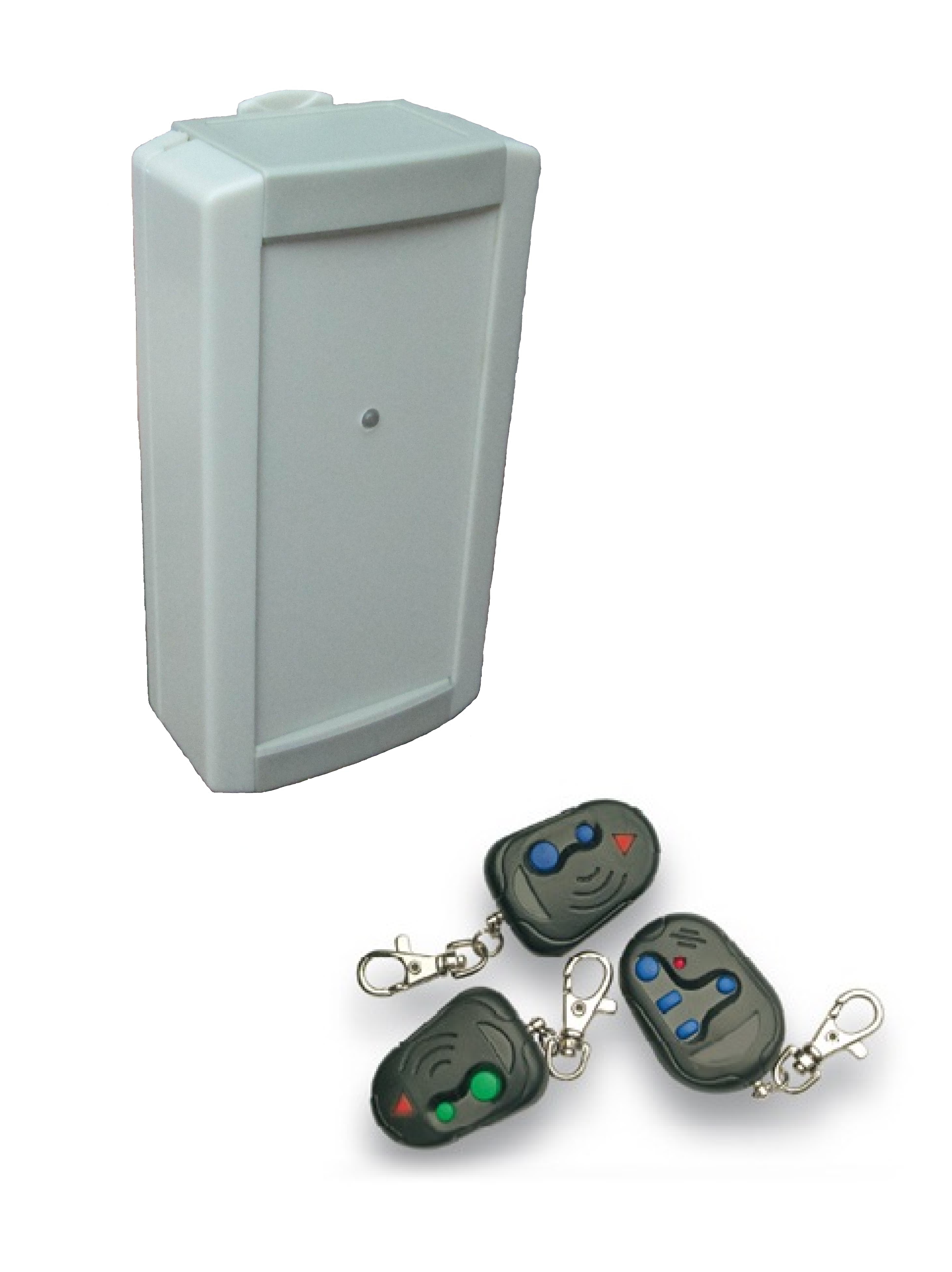

plm_km_cm_ZORO_1N_02Комплект RDK-K2

Безпровідний, одноканальний комплект універсального призначення. Комплект використовується для керування різними механізмами: електричними воротами, замками, жалюзями, автоматичними шлагбаумами, освітлювальними пристроями і т. п., а також для використання в системах тривожної сигналізації.

Стаття

Три режими роботи:
1. Режим тревожної сигналізації
В режимі тревожної сигналізації натискання на будь-яку з кнопок пульта приводить до тривожної події.
2. Режим комутації
В цьому режимі кожне натискання будь-якої з кнопок пульта включає або виключає реле.
3. Імпульсний режим
Натискання на одну з кнопок пульта включає реле на час 3 сек. (даний час можна змінити).

Технічні характеристики RDx:
Напруга живлення від 7 до 32 В AC/DC
Струм споживання до 50 мА при 12 В
Кількість пультів до 20
Кількість незалежних каналів (реле) 1
Робоча частота 433,92 МГц
Дальність дії при прямій видимості до 200 м
Комутаційні параметри реле DC: 30В/10А, AC 240В/10А
Діапазон робочих температур 0°С + 40°С
Відносна вологість 20-80%
Габаритні розміри 102x54x30 мм
Клас захисту IP44

В комплект входить:
Радіоприймач RDR-433 — 1 шт.
Корпус RDC-WALL — 1 шт.
Брелоки — 2 шт.


zoro_smokeКомплект RDK-GNS

Безпровідний комплект підключення безпровідного димового сповіщувача до будь-якого приладу приймально-контрольного пожежного.
Підключається у тому випадку коли необхідно контролювати приміщення на задимлення (ознаки пожежі) та подальшої безпровідної передачі сигналу на приймальний прилад.

Стаття

Не потребує прокладки кабелів до сповіщувача. Може включатися в 2-х або 4-х провідний ШС, з НР або НЗ контактами.

Технічні характеристики RDx:
Напруга живлення від 7 до 32 В AC/DC
Струм споживання до 50 мА при 12 В
Кількість сповіщувачів до 20
Кількість незалежних каналів (реле) 1
Робоча частота 433,92 МГц
Дальність дії при прямій видимості до 200 м
Комутаційні параметри реле DC: 30В/10А, AC 240В/10А
Діапазон робочих температур 0°С + 40°С
Відносна вологість 20-80%
Габаритні розміри 102x54x30 мм
Клас захисту IP44

Технічні характеристики сповіщувача:
Сумісність з стандартом EU 433,92 МГц
Максимальна відстань 100 м
Живлення від батарейки 9В
Час роботи від батарейки 1-4 роки
Діапазон робочих температур: від 0 до +40°C
Робота при вологості повітря від 10% до 90%
Вбудована сирена: 85 дБ

В комплект входить:
Радіоприймач RDR-433 — 1 шт.
Корпус RDC-WALL — 1 шт.
Сповіщувач GNS elmes electronic — 1 шт.






Про RDR

Все більш активно застосовуються різні безпровідні пристрої в системі сигналізації та автоматики, наприклад, такі як давач руху, сповіщувачі задимленості, брелоки, тривожні кнопки і т. п. Поширення зв’язане більше по причині здешевлення продукції та продовження часу роботи від автономних елементів живлення.

Переваги «безпровідки» загально відомі: не «портить» ремонт, швидше проводиться підключення/масштабування об’єкта, для кінцевого користувача можна забезпечити більш зручний сервіс. Особливо можна виділити випадки застосування: розгортання сигналізації в орендованих приміщеннях, коли через деякий час необхідно буде перевести всі елементи системи на новий об’єкт оренди або розгортання сигналізації в пам’ятках архітектури, різних музеях і т. п.
До того ж, прогнозується, що в найблищому майбутньому більша частина обладнання в сфері сигналізації та автоматики буде складатися з безпровідних пристроїв, тому варта на них звернути особливу увагу. Нашим підприємством виготовляється виріб RDx (робоча назва була ZORO), особливостями якого є:
— підтримка широкого асортименту продукції різних виробників;
— розширений діапазон робочих напруг AC/DC;
— просте підключення та програмування.

Модульний принцип та можливість комбінування дає змогу гнучко виконувати задачі на об’єкті. Назва продукції починається з префіксу RD (від Radio), далі доповнення, яке вказує виконання або призначення. Сама абревіатура RDx (РДікс) використовується при описах наших радіопристроїв в цілому, а детально продукція відповідає списку:
RDR-433 — радіоприймач на 433 МГц.
RDR-315 — радіоприймач на 315 МГц.
RDT-433 — радіопередавач на 433 МГц.
RDT-315 — радіопередавач на 315 МГц.
RDC-WALL — корпус для настінного встановлення.
RDC-DIN — кріплення для встановлення на DIN-рейку.
RDE-4 — плата розширення на чотири виходи оптореле.
RDA-BUS — плата шинного підключення.
RDA-Лунь-11 — адаптер інтерфейсний для підключення до ППК Лунь-11.
RDK-? — підготовлений комплект, де ? вказує призначення.

Ми систематично проводимо вивчення ринку та реалізацію підтримки продукції інших виробників. Нижче приводиться список протестованого обладнання та описані деякі особливості в роботі:

— Visonic. Пропонується широкий асортимент оригінальної продукції, крім того наявна велика кількість копій інших виробників.
Пристрої, які підтримують стандарт PowerCode. Протестовані нами пристрої:
MCT-426 — сповіщувач димовий оптичний виробництва Visonic.
RDT-433 — одноканальний передавач виробництва НВП «РАКУРС».
PB-403R — брелок з кнопкою тривоги виробництва Focus (Meian).
MD-109R — магнітоконтактний сповіщувач з кнопкою тривоги виробництва Focus.
MCT-201 WP — нашийна водонепроникна кнопка-кулон виробництва Visonic.
MCT-211 — водонепроникна наручна кнопка виробництва Visonic.
RD-100 — давач руху НВП «Потенціал».
RG-100 — магніто-герконовий давач НВП «Потенціал».
MCT-425 — сповіщувач димовий оптичний з сиреною Visonic.
MCT-302 — магнітоконтактний сповіщувач Visonic.
MCPIR-3000 — пасивний ІЧ сповіщувач Visonic.
NEXT K9-85 MCW — ПИК детектор Visonic.
MC-55R — Focus Wireless PIR Detector.
MD-214R (MD-314R) — FOCUS безпровідна сирена-приймач.
MCR-308 — 4-х канальний приймач Visonic.
PB-200R — Тривожна кнопка/Безпровідний вимикач Focus.
MD-210R — магнітоконтакт з входом провідної зони.
PB-433R — брелок 4 кнопки Focus.
MC-55RDTM — датчик руху Focus.
MC-235RDMT — датчик руху Focus.
MC-355RDMT — датчик руху Focus.
MC-8250RDMT — давач руху Focus.
MD-2100R — сповіщувач диму Focus.
Пристрої, які підтримують стандарт Keeloq, CodeSecure. В приймачі реалізована спрощена частина протоколу для підтримки більшого числа пристроїв. Протестовані нами пристрої:
UMB-100HT — брелок виробництва Elmes electronic.
MPT-300 — брелок до сигналізації Micra виробництва Satel.
MCT-234 — мініатюрний брелок виробництва Visonic.
CTX3H — магнітоконтактний сповіщувач виробництва Elmes electronic.
GNS — димовий сповіщувач виробництва Elmes electronic.
GBX1 — детектор розбиття скла виробництва Elmes electronic.
PTX50 — давач руху виробництва Elmes electronic.
TRANSMITTER4 — пульт керування автоматикою DoorHan.
BD58860-2 — брелок водонепроникний до сигналізації inspector.
KRUZIK SM365 — брелок Baolu Technology.
MONGOOSE TT/QS/Base — брелок водонепроникний.
AN-200-HT — одноканальний двохкнопковий передавач.
При вибраному режимі 2, додатково підтримується робота з безпровідними пристроями SOAN Electric Technology Co., Ltd. Протестовані нами пристрої:
HW002W — PIR DETECTOR.
HW005 — PIR DETECTOR LONG RANGE.

— Smart. Представляють самий більший асортимент продукції дешевого сегменту ринку, виконані на мікросхемах: eV1527, HC1527, SCT2260, PT2260, CS5211DG0, LP801B, RT1587, M1E-A, HT6014, HS2272C та деякі інші.
Також, формат підтримується в деякій продукції:
TR-300S — брелок керування виробництва GSN Electronic Company Ltd.
RDT-433 — одноканальний передавач виробництва НВП «РАКУРС».
HCM130 — кнопка виклику персоналу (офіціант, медик) виробництва Rapid (Singcall).
Nice FLO2 — пульт керування автоматикою виробництва Італія.
Expert ligth — 10-ти кнопковий пульт керування розеткою (China Епіцентр).
CAME TOP-432 EE — пульт керування автоматикою виробництва Italy.
ABK-400 (Atis AS-400) — брелок YLI ELECTRONIC.
LED Controller — 11-ти кнопковий пульт керування/димер.
Panic Button  x1 — тривожна кнопка SZbazaar.
KERUI KR-P817-C — сповіщувач типу штора.
Kerui KR-RC531 — брелок дистанційного керування.
SR-500 — безпровідна світло-звукова сирена.
TRX-202RK — двохканальний комплект дистанційного керування Trinix.

— Micra. Серія передавачів до сигналізації Micra виробництва Satel.
Протестовані нами пристрої:
MMD-300 — магнітоконтактний сповіщувач.
MPD-300 — оптичний давач руху.
MKP-300 — безпровідна клавіатура.
Додатково:
StarLine Twage A9 — 4-х кнопковий брелок керування сигналізацією.
TW-4000 — 4-х кнопковий брелок керування сигналізацією Tomahawk.

— RKE. Брелоки сигналізацій.
Протестовані нами пристрої:
MX-207 — брелок до автосигналізації MYSTERY MX-207.

— LIVOLO. Сенсорні вимикачі та система керування для створення елементів розумного будинку виробництва Livolo (Anko).
Протестовані нами пристрої:
VL-RMT02 — 4-х кнопковий пульт керування освітленням.

— Altonica. Безпровідна система передачі тривоги або керування виконавчими пристроями виробництва Альтоника.
Протестовані нами пристрої:
Риф Ринг RR-2T — однокнопковий пульт-брелок підвищеної дальності.

— X10 RF. Безпровідна система передачі тривоги або керування виконавчими пристроями в домашній автоматиці X-10 Pro. Перевірена робота пристроїв на частотах 433 і 315 МГц.
Протестовані нами пристрої:
KR22A (KR22B) — 10-ти кнопочний пульт.
MS16A — зовнішній давач руху ActiveEye.

— 1M. Платформа 1-М Розумний Дім для побудови систем домашньої автоматики.
Протестовані нами пристрої:
NS1000 — центральний контролер для керування розумним будинком.

Пристрої, які перевірено не працюють із RDx:
Аврора-ДР — сповіщувач димовий оптичний виробництва АРГУС-СПЕКТР.
JA-63S — сповіщувач тепловий димовий виробництва Jablotron.
JA-60N — магнітоконтактний сповіщувач виробництва Jablotron.
ASD-110 — сповіщувач тепловий димовий виробництва Satel.
WS-301 — давач руху виробництва Ajax.
WS-101 — брелок виробництва Ajax.
WS-401 — давач відкривання дверей виробництва Ajax.
Tx 100 — брелок виробництва НВП «Потенціал».
Omron OKA-311T — штатний брелок сигналізації Hyundai Korea.
472V — брелок до сигналізації Viper Clifford Python.
TW-7000 — брелок до сигналізації Tomahawk.
287902 — брелок TEMIC до сигналізації Mercedes.
Digital 302 — пульт керування Marantec.
128LM LiftMaster — настінний пульт CHAMBERLAIN Gmbh.
THGN132N — Oregon Remote Thermo-Hydro Sensor.
КС131РВ — сповіщувач точковий магнітоконтактний ITV.
WB864 — пульт (брелок) дистанційного керування 4-х кноп. ITV.
MP-200 — брелок до сигналізації Convoy SX-9.
MasterPlus — пульт тренування собак DYNAVET Le Bon Comportement.
JA-60F — бездротова клавіатура Jablotron.
JA-60P — датчик руху Jablotron.
WS4904 — оптичний давач руху DSC.
MG-DCT1 — магнітоконтакт PARADOX.


 Верх
