ПРОГРАМИ

image_softwareНаша продукція підключається до комп’ютера/ноутбука з метою встановлення режимів роботи, прошивки або дослідження. Для підключення використовується СОМ-порт системи Windows, яких є декілька видів:
— СОМ-порт через USB-адаптер;
— СОМ-порт через Bluetooth-адаптер.

Для підключення пристрою може використовуватися адаптер, який створить для системи Windows СОМ-порт, а на фізичному виході ТТЛ рівні 3,3 або 5 В (інтерфейс UART).
Переглянути доступні порти можна відкривши «Диспетчер пристроїв» системи Windows та запам’ятати номер порту, який в подальшому буде вказаний для програми. У всіх наших програмах, для зручності, при натисканні на напис «Порт/Port» автоматично відкривається диспетчер пристроїв.

Підключення відбувається при включеному живленні пристрою, через вилку на платі КМ, KD та RKS-6 «Х4», а на платі RDx «LEARN+OPERATE», призначення контактів (зверху-вниз):
1 – GND;
2 – RxD;
3 – TxD;
4 – GND.

Драйвер системи Windows для Адаптера USB-X4,
який ми використовуємо можете завантажити тут:

CP210x_Windows_Drivers

В комплекті з якісним USB кабелем на 2 м.



Драйвер системи Windows для Кабелю USB-X4, який ми використовуємо можете
завантажити тут:USB-X4

PL2303_Prolific_DriverInstaller_v1_10_0_20140925

Даний драйвер не підтримується системою Windows 10!



Драйвер системи Windows для Адаптера USB-X4, який ми використовуємо можете завантажити тут:

CDM21216_Setup

ADAPTER USB-X4

Переваги даного адаптера:
— підтримується всіма системами Windows;
— менших розмірів;
— світлодіодна індикація живлення, прийому та передачі;
— виготовлений на більш якісній елементній базі FTDI;
— підключення через гніздо mini-USB або micro-USB.

BT-X4

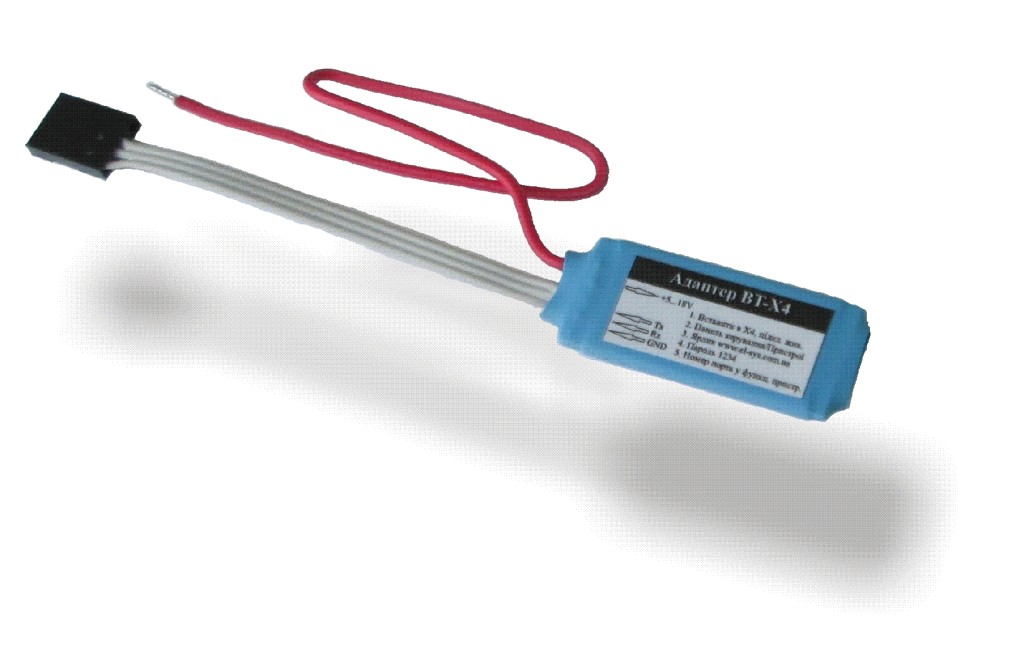

Адаптер BT-X4 призначений для програмування приладів через Bluetooth.

Статтю по прикладу програмування можете почитати тут:

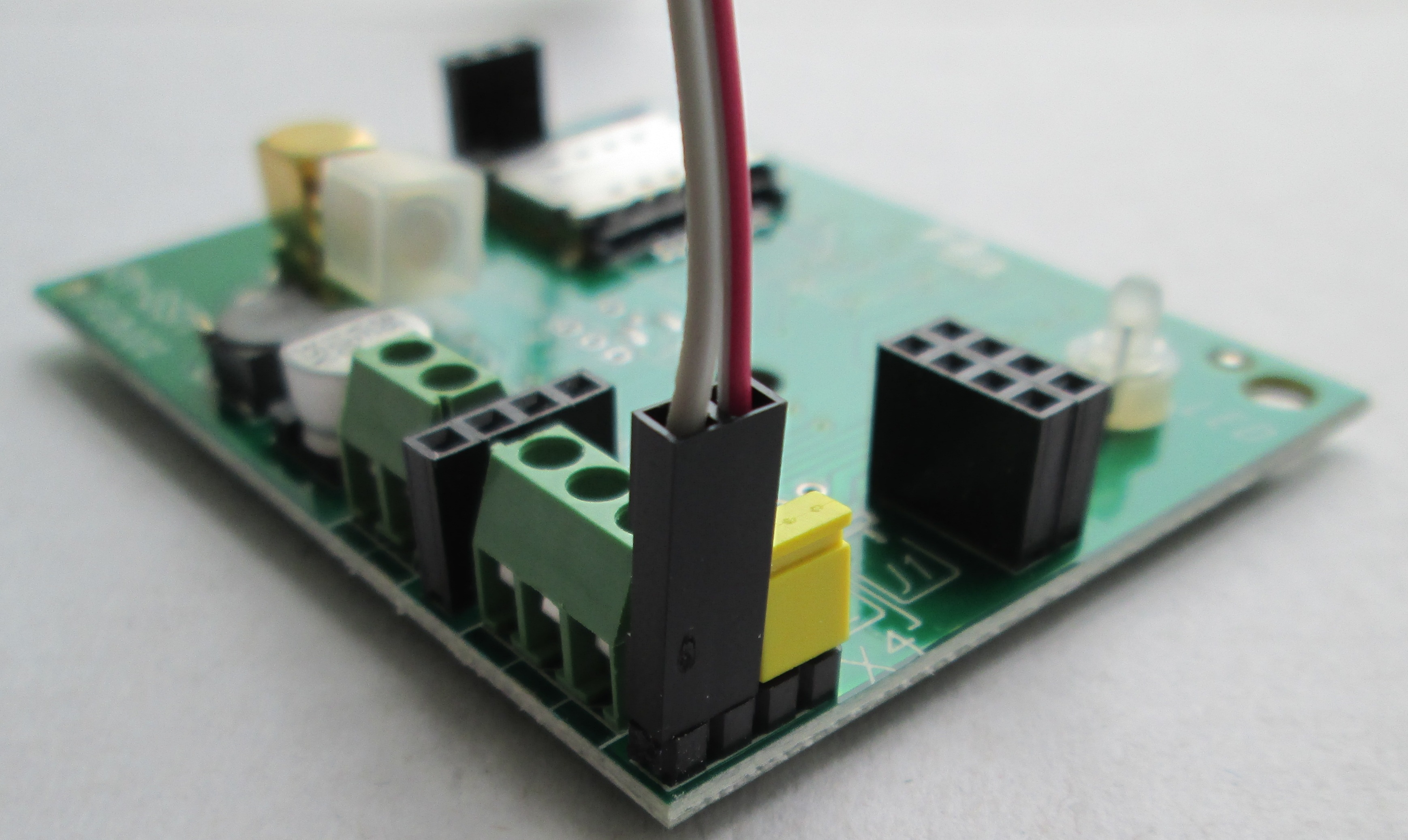

IMG_1164Одночасно, підтримується програмування через так званий однопровідний UART, наприклад використовується для програмування приладів серії Лунь (програмується все окрім BootLoader). Для підключення такого кабелю необхідно підключити провід DATA в третій контакт Х4, а в четвертий загальний GND та тимчасово, на час програмування, закоротити в Х4 під написом J1 за допомогою джампера або викрутки.




Uniport

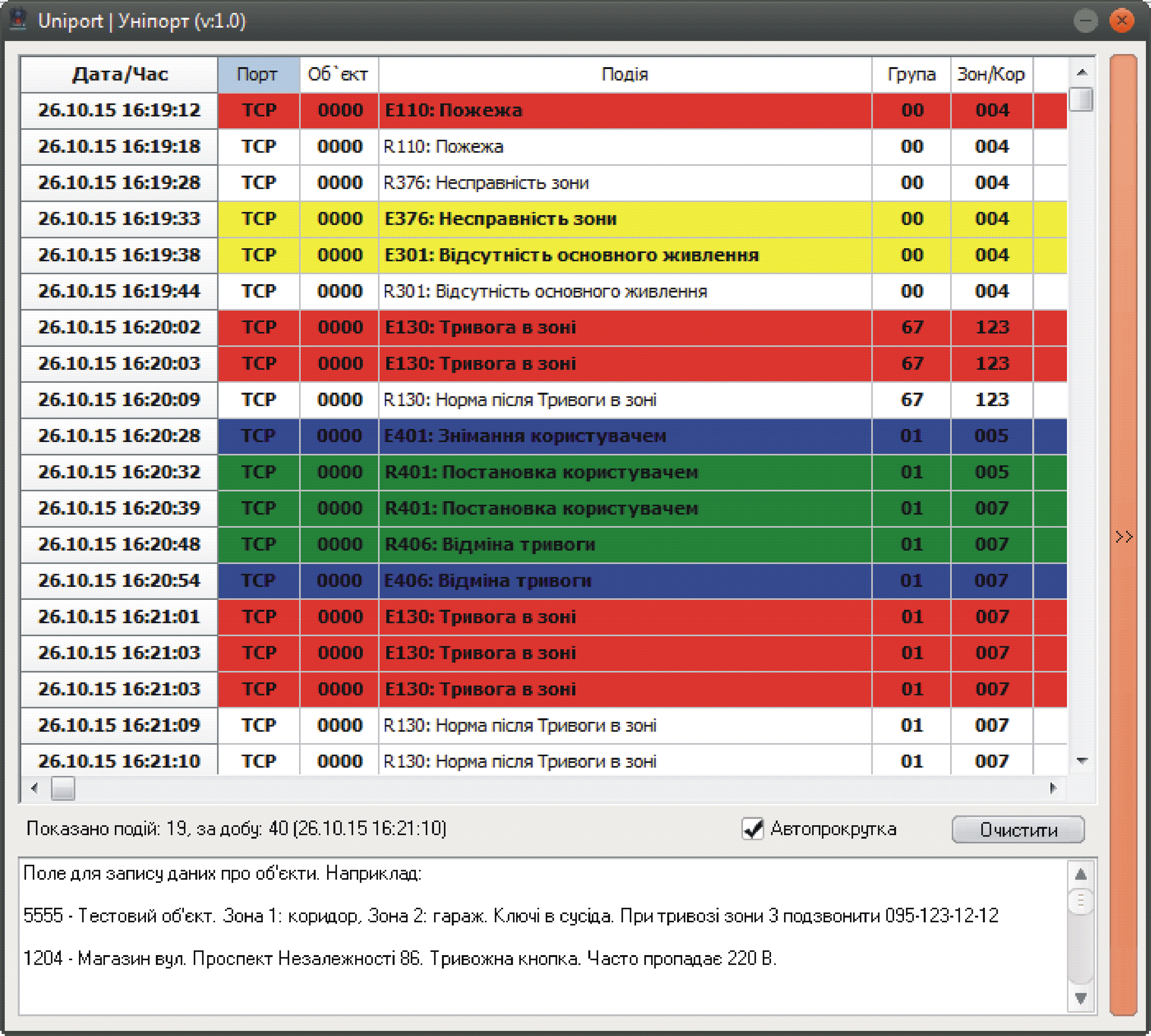

Screen_Uniport

Уніпорт — програма пульта централізованого спостереження з можливістю роботи в режимі ретранслятора повідомлень.
Uniport
Програма написана на основі побажань «пультовиків», які сформулювали основні вимоги:
— Повинна демонструвати роботу нашого обладнання на новому або діючому пульті, так само і автономно на ноутбуці;
— Безкоштовна, на необмежену кількість об’єктів;
— Запускається в один клік, без встановлення будь-яких драйверів або баз даних;
— Може робити паралельно з іншими програмами, щоб можна було її запустити на комп’ютері де вже запущена інша пультова програма і виведені «тисячі» об’єктів;
— Може приймати повідомлення з різних каналів зв’язку: відкритого Інтернету, автономного GPRS-приймача та з СОМ-портів.




ATM Studio

Завантажити

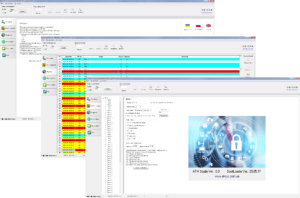

ATM Studio — програма для роботи з ППК АТМ-464. Можливе підключення локально через адаптер USB-X4 або дистанційно через GPRS з’єднання.
Студія дозволяє:
— працювати з конфігурацією;
— читати журнал подій;
— прошивати центральний контролер;
— моніторити стан приладу.
.


RKS-6 Configurator

image_rks_conf

Завантажити

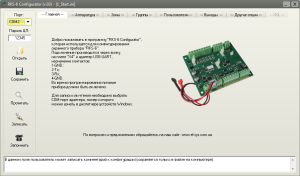

RKS-6 Configurator — програма для конфігурування центральної плати РКС. Дозволяє провести всі необхідні дії з ЦП при відсутності клавіатури.








KM Configurator

screen_KM_conf

Завантажити

KM Configurator — програма для конфігурування комунікатора КМ. Окрім роботи з налаштуваннями дозволяє вивести для інсталятора стан КМ (рівень сигналу, підключення до GPRS, наявність подій і т.п.).

Форма програми-конфігуратора розділена на функціональні частини, в яких проводяться зміни налаштувань під вимоги правил роботи. При наведенні курсору миші на потрібне поле, для користувача з’являється підказка типу Hint, в якому описується параметр (особливості, допустимі значення і т. п.). Для більшості типових включень є підготовлені файли конфігурацій які можна брати за основу та вносити свої зміни.


SurGard TCP server

screen_simple_surgard_TCP

Завантажити

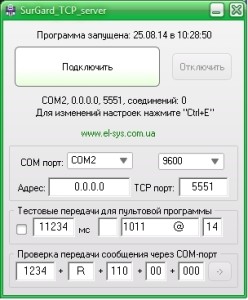

SurGard TCP server – унікальна програма, яка приймає повідомлення з Інтернету через IP-порт, перекодовує їх та передає на СОМ-порт в стандартному протоколі SUR-GARD.
Завдяки такій функції можна вивести наш КМ на будь-яку пультову програму використовуючи GPRS.

Для створення та перенаправлення нових СОМ-портів необхідно додатково встановити відповідну програму, наприклад Сом0Сом.

SurGard TCP server (mod.1)
SurGard_TCP_server_1
Модифікація основної версії, відмінність в тому що добавлений вхідний канал даних з СОМ-порта.




Dunay Server

acreen_dunaj_serverDunay Server – програма, яка приймає повідомлення з Інтернету через IP-порт, перекодовує їх та передає на СОМ-порт пультової програми Дунай.

dunay_server

Для зміни налаштувань необхідно натиснути Ctrl+E.
Для створення та перенаправлення нових СОМ-портів необхідно додатково встановити відповідну програму, наприклад Сом0Сом.
В програмі Дунай вибирається вхідний канал повідомлень ретранслятор через СОМ-порт.


сом0сом

screen_com0com

Завантажити

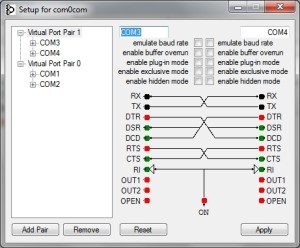

сом0сом – програма стороннього розробника для створення та перенаправлення портів. Можна використати при добавлені в систему нових джерел подій.

Тестовий варіант для Windows 10:
com0com-3-0-0-0-i386-and-x64-unsigned




PowerCode CodeSecure Analyse

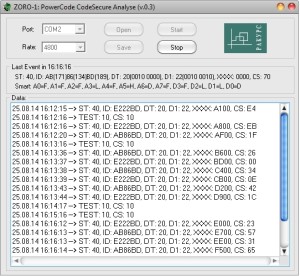

screen_analyse_vis

Завантажити

PowerCode CodeSecure Analyse – програма для вивчення роботи інтерфейсного радіоприймача RDx або Visonic MCR-300/UART. Дозволяє в читабельному вигляді виводити всі повідомлення з ефіру. Може бути корисна при вивченні нового радіопристрою або переглянути особливості, статистику радіопередач на об’єкті.
Також, за її допомогою можна переглянути який передається код в протоколі Smart 12-bit. В даному протоколі працює велика кількість різних пристроїв.






RD, RKS, KD Bootloader

screen_KM_boot

RKS BootLoader

KD BootLoader

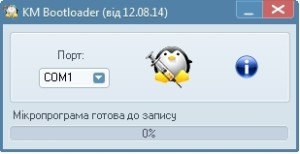

Bootloader – програма для оновлення вбудованої мікропрограми наших пристроїв. Ми періодично оновлюємо вбудовану програму з метою коректування роботи пристрою, додавання нових функцій і т.п.




SCB Calculator

image_scb_calculator

Завантажити

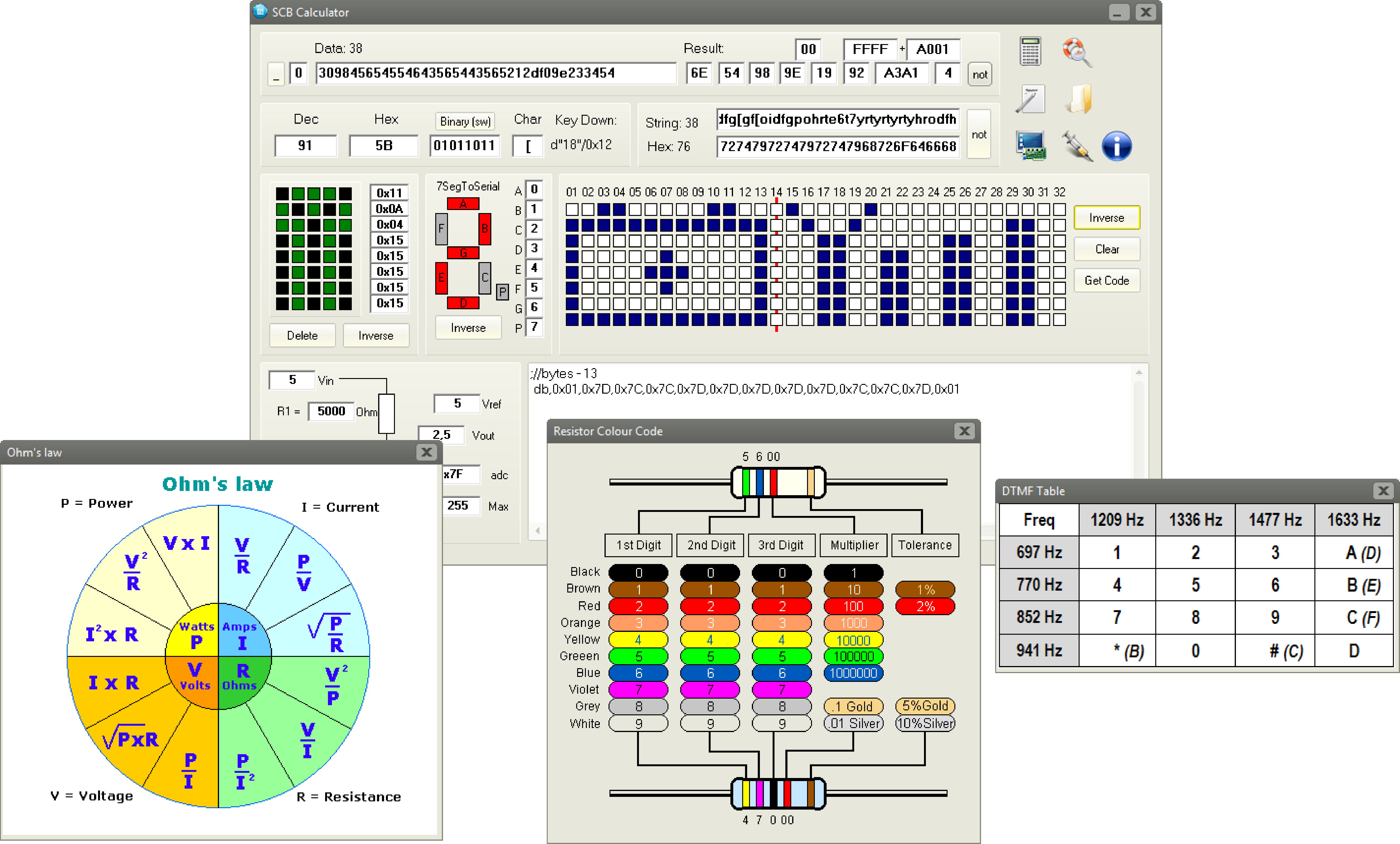

SCB Calculator – спеціалізована програма для тих хто займається розробкою. Проводить підрахунок деяких видів контрольних сум: CRC8, CRC16, Intel HEX, MOD 15 Contact ID з можливістю встановлення параметрів. Оригінальне оформлення наглядного перетворення типів DEC-HEX-BIN-CHAR.
Присутні додаткові функції які часто використовуються в схемотехніці та програмуванні.
З правого боку форми програми міститься панель швидкого доступу до стандартного калькулятора, блокнота, диспетчера пристрої та ін.
.
