РІШЕННЯ

Підключення безпровідного димного сповіщувача до ППКП Тірас через радіоприймач RDR-433

tiras_zoro_GNS



Для прикладу взято ППКП Тірас-4П та давач GNS Elmes Electronic, схожим чином можна підключити обладнання інших виробників.









Дане включення використовується у випадках:
1. Неможливо або ускладнено прокладання кабелю до провідного сповіщувача.
2. Власник вимагає не «портити» ремонт на об’єкті.
3. Окрім передачі на ППКП сам сповіщувач повинен видавати звукову сигналізацію.

Підготовка сповіщувача:

GNS_unpack



1. Ознайомитися з інструкцією на сповіщувач.
2. Встановити елемент живлення.



.
Підключення та програмування приймача
Згідно базової інструкції:
1. Зняти перемички «LEARN» та «OPERATE». Вибрати тип 1.
2. Встановити перемичку «LEARN». По першій комірці зберегти код повідомлення «Пожежа», для цього ініціювати тривогу на сповіщувачі або натиснути кнопку тесту. Переключити перемичку на контакти «OPERATE».
3. Встановити перемичку вибору режиму роботи реле «PULSE».

Підготовка ППКП

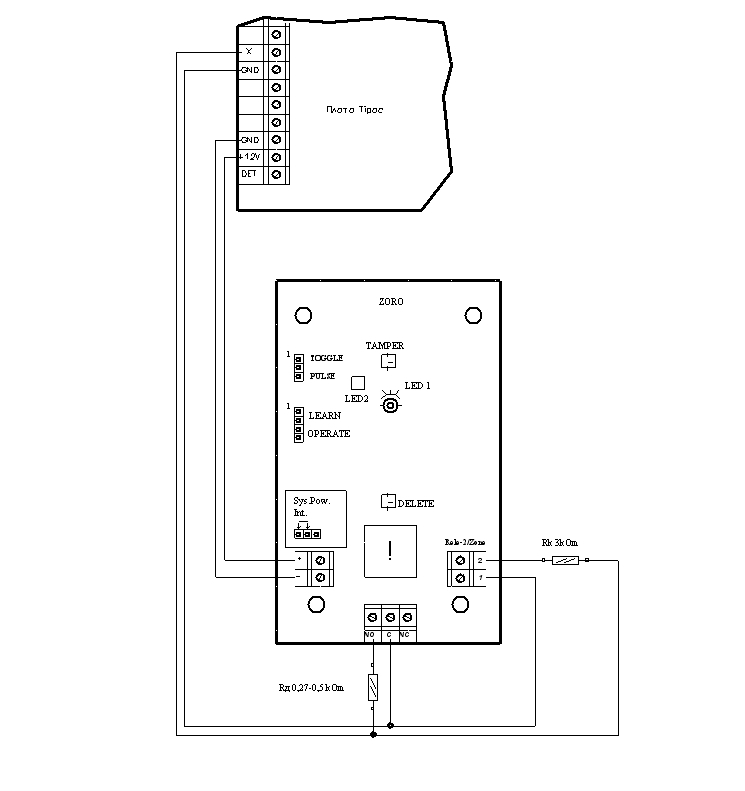

tiras_zoro Для прикладу використовується 2-х провідне включення в шлейф №4, через який буде відображення пожежі від безпровідного шлейфа. Окрім того, можна паралельно включитися в існуючий шлейф, через контакти реле RDR-433 (схема включення, номінали резисторів залежать від типу шлейфа на конкретному об’єкті).

При 4-х провідному включенні контакти реле приймача включаються аналогічно контактам реле провідного сповіщувача.





1. Підключити в шлейф №4 приймач згідно наведеної схеми.
2. Підключити живлення приймача з контактів +12V. Також, живлення можна взяти з клеми DET, при необхідності скидання приймача, але так як приймач працює в автоматичному режимі імпульсу, то можна взяти не комутоване живлення.
3. Включити живлення ППКП. Ініціювати тестову передачу пожежі, переконатися на індикації ППКП правильне її відображення.




КОМЕНТАРІ:


28.10.14
Скільки максимально сповіщувачів можна вивести на один RDR-433?


28.10.14
20 шт. Цих 20 шт. можуть бути узагальнені одним (базове виконання) або 1+4 вихідними реле. Тобто, на об’єкті буде до 5-ти безпровідних зон.


29.10.14
Для чого схема включається через Реле-2 на RDR-433?


29.10.14
Для передачі несправності на ППКП у випадках:
1.) Розряджена батарейка сповіщувача.
2.) Тампер сповіщувача (вскрили корпус).
3.) Тампер RDx.
4.) Відключений RDx.

Нагадаю умови роботи Реле-2:
1.) Нормальнорізімкнене оптореле, яке після включення та в нормальному режимі замикається (інверсний режим встановлюється з конфігуратора).
2.) Реле включається на час 10 сек. (час можна змінити з конфігуратора).
3.) Реле включає несправність батарейки або тампера сповіщувача.
4.) Реле включає несправність або тампер RDx. При тому що RDx не обов’язково ставити в корпус, так як тривога тампера буде передана тільки один раз при включенні.
Аваков


29.10.14
На скільки часу роботи вистачить батарейки сповіщувача?
Яку реальну площу можна покрити декількома сповіщувачами?


29.10.14
При живлені від звичайної батареї від 1-го до 2-х років, при живлені від лужної або літієвої від 3-х до 4-х років.

В будівлі (приміщення з перегородками), середній радіус роботи навколо RDR-433 40 м, значить реально покрити до 200 м². А для розширення площі, можна винести RDR-433 від ППКП, включити паралельно декілька RDR-433 або кожний RDR-433 в окрему зону ППКП.
