Налаштування ПЗ “Фенікс” для роботи в режимі GPRS SUR-GARD.

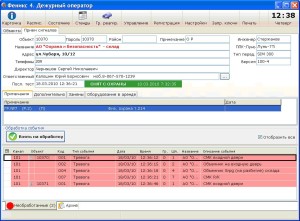

Програмне забезпечення “Фенікс” являється представником нового покоління в сфері програм пульта централізованого нагляду. Дозволяє організувати приймання повідомлень з різних каналів зв’язку та протоколів.



Ознайомившись з даною статтею Ви зможете вивести на пульт будь-який охоронно-пожежний прилад, наприклад, такі як: Артон, Варта, Ракурс, Тірас, DSC, Paradox, Satel.

Етапи передачі повідомлення від об’єкта:
ППК→КМ→GPRS→TCP/IP→SurGard Receiver→com0com→Фенікс

Можна детальніше розглянути кожний етап:
ППК – прилад приймально-контрольний, забезпечує контролювання стану об’єкта та ініціює передачу повідомлення на пульт. КМ може прийняти це повідомлення через різні схемні включення, які залежать від типу ППК. Це може бути:
1) емуляція телефонного приймача Contact ID (через контакти TIP, RING ППК);
2) підключення по UART інтерфейсу ППК (через контакты Rx, Tx, GND на платі);
3) підключення по RS232 інтерфейсу ППК (через адаптер RS232-UART на м/с МАХ232 (ST232));
4) підключення до «сухих контактів» зон КМ (морально застарілі ППК з релейним виходом).
КМ  –  комунікатор модульний, забезпечує приймання повідомлень від ППК через різні схемні включення та послідуючу їх передачу в GPRS.
GPRS – в КМ повинна бути вставлена SIM-карта будь-якого GSM оператора, яка підтримує даний сервіс. Приблизний розрахунок затрат за місяць: розмір одного повідомлення 20 байт, при передачі тестів кожних 5 хвилин (або 12 разів на годину) це дорівнює 20 * 12 * 24 * 30 = 172800 байт або меньш ніж 200 кБайт на місяць!.
TCP/IP – на стороні пульта повинна бути статична “біла” IP-адреса, яку можна отримати:
1) Від кабельного інтернет-провайдер за окрему платню (треба писати заяву) напряму або через маршрутізатор (роутер)
з перенаправленням тільки декількох окремих портів.
2) За допомогою бездротового USB GSM /GPRS або 3G/4G модема
з встановленою SIM-карткою оператора мобільного зв’язку, який надає послуги GSM /GPRS або 3G/4G інтернету з додатковою послугою «статична IP-адреса»..
SurGard Receiver – наша програма-приймач, яка приймає повідомлення з Інтернету від ППК з встановленими КМ та передає їх далі у визначений СОМ-порт (фізичний або віртуальний). У випадку коли для доступу до мережі Інтернет використовується маршрутизатор (роутер) в його налаштуваннях повинні бути перенаправлені відповідні порти.
com0com – програма, яка забезпечує створення та перенаправлення нових портів.
Фенікс – в підпрограмі “Центр управления” добавляється нове джерело подій в автодозвонному протоколі SurGard, для подальшої їх передачі в програму оператора.

Послідовність налаштування комп’ютера пульта:
1. Встановити програму Сом0Сом, створити пару СОМ-портів. Доступні номера портів можна взнати в Диспетчері пристроїв Windows. Записати назву нового порту в форматі «СОМn», де n номер раніше не задіяного порту, наприклад СОМ15. Виділення синім кольором свідчить про коректний вибір, інакше буде перепризначення вже існуючого номера. Кнопкою Add Pair можна добавити ще нові порти. Після змін натиснути Apply, запам’ятати їх номера.

screen_com0com
2. Розмістити на робочому столі Windows копію програми “SurGard TCP server”, присвоїти ім’я .ехе файлу (назва по бажанню оператора).
3. Запустити програму “SurGard TCP server”, прописати IP-адресу даного комп’ютера та порт, наприклад порт 5551. Вибрати перший порт із створеної пари сом0сом. Вcтановити галочку тестових передач для пультової програми. Закрити програму для автоматичного збереження налаштувань.

screen_simple_surgard_TCP
4. Відкрити програму “Центра управления” (ControlCenter.exe). Добавити нове джерело подій (віртуальна станція автодозвона):

phoenix_new_st_auvto

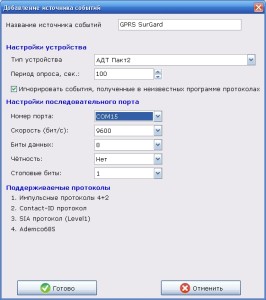

Прописати ім’я, вибрати тип пристрою АДТ Пакт 2, вибрати другий порт з пари сом0сом:

phoenix_data_ContSt

5. Створити новий об’єкт в програмі оператора, протокол автодозвонний Contact ID. Запустити “SurGard TCP server”, натиснути кнопку Connect. В даній програмі імітувати передачу повідомлення для перевірки правильної роботи на даному етапі.

Основні налаштування передавача КМ для передачі повідомлення по своїм входам:
1. В програмі “КМ конфігуратор”: прописати номер об’єкту, який вказаний в програмі оператора, вибрати протокол №5, для SIM-1 записати всі поля даних пульта, наприклад для IP-адреси 1.2.3.4 повинно бути: “TCP“,“1.2.3.4“, 5551 та локальний порт 5551 (правильно вказуйте лапки). Записати конфігурацію в КМ.
2. Замкнути вхід на КМ Z1. В програму оператора прийде повідомлення про пожежу в зоні 1.

Рекомендовано створювати два таких приймача, які будуть працювати по умові АБО на випадок нештатної ситуації.

Автор: Новохацький Сергій, м.Макіївка, Донецька обл.
