СТАТТЯ

Об’єднання двох плат РКС-6

В статті описується як можна збільшити кількість зон охорони на об’єкті використовуючи дві одинакові центральні плати РКС-6.

В тексті прийняті такі визначення:
Master — ведуча плата.
Забезпечує всі алгоритми роботи, передає події на ПЦН, проводить опитування Slave плати;
Slave — підлегла плата.
Для Master плати передає дані вимірювання стану своїх шлейфів, може контролювати ЗКП та керувати виходами ОК.

Переваги такого включення:
— використання однотипної плати;
— плати можуть бути на відстані одна від іншої до 200 м;
— підключення одним кабелем всього через два проводи COM і DAT;
— кожна з плат має вбудований зарядно-контрольний пристрій резервного живлення;
— плата Slave копіює стан виходів ОК1…3 Master плати, що дозволить винести виходи керування;
— від Slave на ПЦН передаються роздільно сервісні події: тампер, несправність живлення, сирени.

При даному включенні всього можна отримати 15-ть зон:
Z1…6 — зони на платі Master;
Z7 — вхід ТМ в режимі роботи зони, Z8 — зона клавіатури або Z7, Z8 — зони клавіатури Master;
Z9…14 — зони 1…6 на платі Slave;
Z15 — вхід ТМ в режимі роботи зони на платі Slave.

Підключення пульта KD-E164 або Satel CA-10 KLED.
Дані пульти дозволять відобразити стан до 16-ти або 12-ти зон.
Перед підключенням двох плат кожну необхідно індивідуально запрограмувати з пульта або комп’ютера.

Програмування Slave.
З клавіатури увійти в меню 12345#, ввести необхідну функцію (номер вказаний в розділі «Функції»), де встановити опцію «Режим Slave при об’єднанні».
Або з комп’ютера записати конфігурацію «RKS-6 Slave». Додатково можна вимкнути контроль ЗКП, виходу сирени ОК1, встановити режим роботи входу ТМ як тампер корпусу або дозволити Z15.
Програмування Master.
З клавіатури увійти в меню 12345#, ввести необхідну функцію (номер вказаний в розділі «Функції»), де встановити опцію «Режим Master при об’єднанні».
Або з комп’ютера в своїй конфігурації встановити опцію «Режим Master при об’єднанні». Додатково необхідно вказати який тип добавлених зон та включити їх у відповідну групу або групи.

Підключення двох плат.

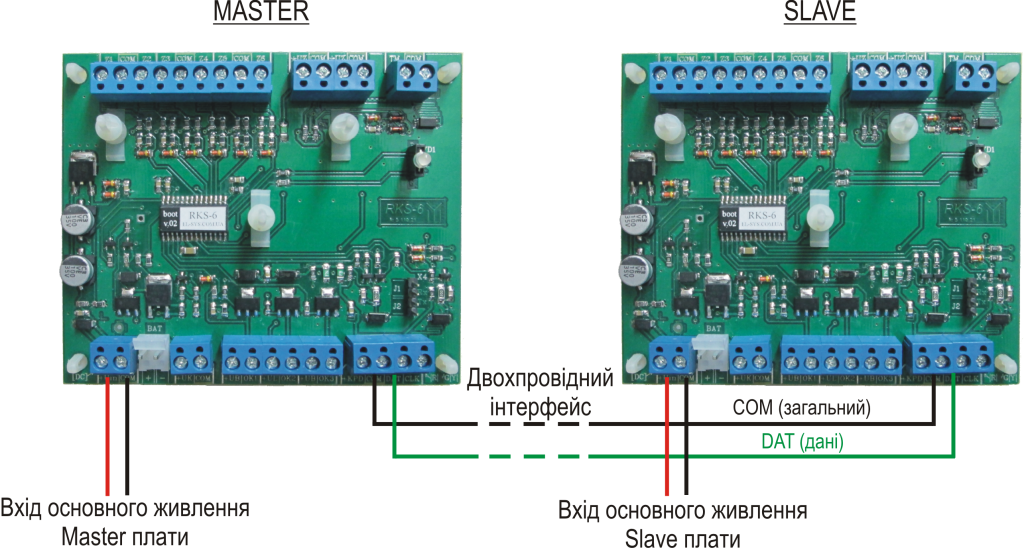

RKS paralel
З’єднання плат проводиться паралельно через два провідника: COM і DAT кожної плати. Рекомендований кабель не вита пара, максимальна відстань 200 м. Загальноприйняті кольори: COM — чорний, DAT — зелений (жовтий CLK необов’язково підключати).
+KPD не з’єднуються між платами, а CLK дозволяється. Наявність проводу CLK, на стороні Slave плати, може бути використаним у випадку підключення пульта ближче до Slave плати. Один або декілька пультів можуть бути підключеними до шини. Всі пульти будуть керуватися Master платою.
Якщо сигналізація керується не через клавіатуру її можна не підключати. Зони, які резервуються для клавіатури необхідно виключити із групи і встановити для них тип 00.

Підключення КМ-GSM.
КМ-GSM може бути підключеним в вилку Х4 тільки Master плати.
Особливість при передачі повідомлень в розділенні сервісних подій двох плат. Master плата передає сервісні події під нульовою групою, а від Slave під першою.

Звукова та світлова індикація стану Slave.
Світлодіод VD1 Slave світить зеленим в нормі, блимає при несправності того що дана плата контролює. Master плата відображає несправність Slave як несправність модуля розширення (цифра 5) без розшифровки причини. Також, видає відповідні сервісні звуки на клавіатуру.

Підключення зчитувача Touch Memory.
Зчитувач може бути підключеним тільки до Master плати.

Підключення тампера корпуса.
На Slave платі вхід ТМ може використовуватися для самоохорони корпуса. Для цього необхідно при програмуванні Slave вказати опцію «Тампер на вході ТМ». Спрацювання тампера не відображається на VD1 Slave, але відображається на VD1 Master та передається подія на ПЦН.

Робота виходів ОК1…3 на Slave платі.
Slave плата на виходах ОК1…3 автоматично копіює стан ОК1…3 Master плати, дану можливість можна використати для винесення або дублювання виходів керування.

Вивід плати з режиму Slave.
Після встановлення Slave режиму плата знаходиться в особливому режимі обмеженої функціональності, з якого її може бути необхідність вивести. Для виводу необхідно завантажити початкові налаштування через вилку Х4 або з комп’ютера.




КОМЕНТАРИИ:


11.03.15
А можно соединить три платы?


11.03.15
Нельзя, в системе максимум 16-ть зон. Можно было бы три но по 6 зон, но по-моему это не целесообразно.


11.03.15
Выходы сирены ОК1 на обоих платах работают параллельно?
Можно ли Slave подключить от питания Master чтоб не ставить второй блок питания?
Выходы ОК2 и ОК3 на плате Slave программируются отдельно?


11.03.15
Да, на обеих платах выхода работают одинаково (Slave дублирует то что на Master).
Да, можно одно питание и в одном корпусе установить платы, но для Slave нужно отключить контроль источника питания.
Нет, ничего не надо программировать, Slave автоматом то что на Master повторяет.


13.03.15
Я так понимаю,что две платы смогут делиться на 4 группы ?
А индикация режима охраны на выносной светодиод сможет быть раздельной по платам? Например ОК2 и ОК3 платы мастер — индикация 1 и 2 группы, а ОК2 и ОК3 на плате Slave 3 и 4 группы ?


13.03.15
Можно и на одной плате сделать четыре группы. Хоть по одному ШС на группу или комбинации разных ШС под разные группы.
На данный момент Slave тупо повторяет то что на выходах Master. Если нужно можно сделать опцию которая укажет что на них показывать группы 3 и 4.
